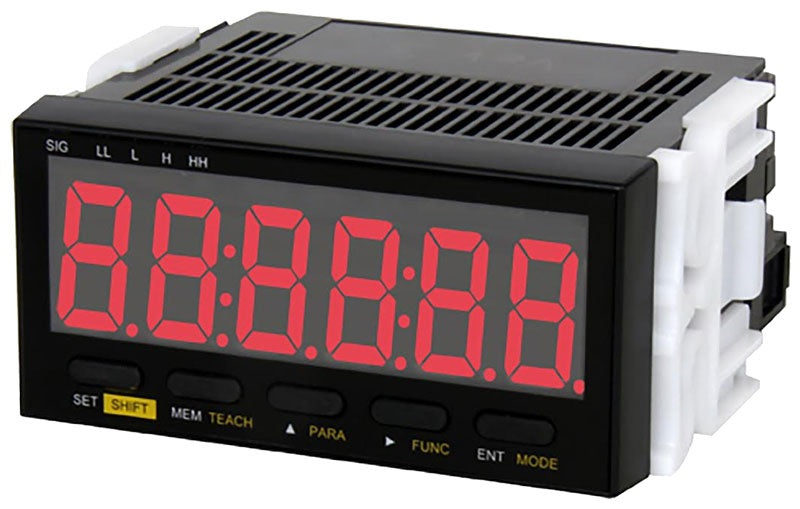

El tacómetro de medidor de panel DT-501X con salidas opcionales es un instrumento multifacético idealmente diseñado para aplicaciones de monitoreo de velocidad, tasa o tiempo cuando se combina con un sensor de velocidad de proceso compatible.
Con su pantalla de 22 mm (0,87") de altura líder en la industria y una profundidad de cuerpo compacto de solo 92 mm (3,6"), el DT-501X permite el montaje en paneles estrechos o recintos pequeños. Se ofrece mayor versatilidad con su rango de entradas estándar que incluyen señales NPN, de contacto y de onda cuadrada o sinusoidal producidas a partir de dispositivos tales como generadores de pulso, sensores de proximidad, sensores fotoeléctricos, sensores magnéticos, codificadores rotatorios y transistores NPN OC. El DT-501X es totalmente escalable y posee cuatro modos seleccionables que le permiten medir varias velocidades, índices y tiempos de proceso: tacómetro, flujómetro, lapso de tiempo de proceso y modo de tiempo transcurrido que muestra el inverso a la señal de entrada, común en las aplicaciones de transportadores de hornos. Una función de enseñanza adicional escala automáticamente el control, lo que simplifica la configuración al coordinar correctamente la pantalla con la entrada de la señal del sensor. Las salidas analógicas, de contacto o SSR están disponibles para un control de automatización adicional.
Estas funciones mejoradas del medidor de panel DT-501X lo convierten en la elección perfecta para aplicaciones de velocidad, tasa de proceso o tiempo, como la sincronización de operaciones de mecanizado, la velocidad del transportador, la salida del motor, el caudal volumétrico, el tiempo transcurrido de curado en el horno, etc.
Para el reemplazo del módulo DOPFVTR, ofrecemos DT-501XA-FVT
Características
La pantalla LED roja de 6 dígitos y 0,87" (22 mm) de altura líder en la industria permite la visualización desde distancias mayores
La fuente de energía del sensor integral ahorra dinero al eliminar la necesidad de comprar una fuente de energía separada
La programación escalable brinda al usuario la flexibilidad de configurar y monitorear prácticamente cualquier proceso
El tiempo de actualización seleccionable permite al operador acelerar/ralentizar los cambios en la pantalla para facilitar el proceso
El modo de prueba permite la verificación instantánea del rendimiento operativo correcto de la pantalla y las teclas
Gran versatilidad con capacidad de entrada de sensor múltiple en una unidad: colector abierto NPN, contacto y entradas de sensor de onda cuadrada o sinusoidal
La función de enseñanza escala automáticamente la pantalla ingresando la señal del sensor; ahorra tiempo programando manualmente
La protección de la cubierta frontal NEMA 4X (IP66) evita la entrada de agua y permite su uso en operaciones de lavado de plantas compatibles
La función Auto Zero pone a cero la pantalla después de que la señal final inicia una cuenta regresiva de tiempo preprogramada
máx. mín. almacenado automáticamente en la memoria; recuperación rápida a través del teclado
El tamaño 1/8 DIN con una profundidad mínima de solo 3,6" (92 mm) permite el montaje en gabinetes pequeños
Los módulos FVT proporcionan salida analógica de 0-1, 1-5, 0-10 V CC o 4-20 mA (seleccionable por interruptor)
Con su pantalla de 22 mm (0,87") de altura líder en la industria y una profundidad de cuerpo compacto de solo 92 mm (3,6"), el DT-501X permite el montaje en paneles estrechos o recintos pequeños. Se ofrece mayor versatilidad con su rango de entradas estándar que incluyen señales NPN, de contacto y de onda cuadrada o sinusoidal producidas a partir de dispositivos tales como generadores de pulso, sensores de proximidad, sensores fotoeléctricos, sensores magnéticos, codificadores rotatorios y transistores NPN OC. El DT-501X es totalmente escalable y posee cuatro modos seleccionables que le permiten medir varias velocidades, índices y tiempos de proceso: tacómetro, flujómetro, lapso de tiempo de proceso y modo de tiempo transcurrido que muestra el inverso a la señal de entrada, común en las aplicaciones de transportadores de hornos. Una función de enseñanza adicional escala automáticamente el control, lo que simplifica la configuración al coordinar correctamente la pantalla con la entrada de la señal del sensor. Las salidas analógicas, de contacto o SSR están disponibles para un control de automatización adicional.
Estas funciones mejoradas del medidor de panel DT-501X lo convierten en la elección perfecta para aplicaciones de velocidad, tasa de proceso o tiempo, como la sincronización de operaciones de mecanizado, la velocidad del transportador, la salida del motor, el caudal volumétrico, el tiempo transcurrido de curado en el horno, etc.
Para el reemplazo del módulo DOPFVTR, ofrecemos DT-501XA-FVT
Características
La pantalla LED roja de 6 dígitos y 0,87" (22 mm) de altura líder en la industria permite la visualización desde distancias mayores
La fuente de energía del sensor integral ahorra dinero al eliminar la necesidad de comprar una fuente de energía separada
La programación escalable brinda al usuario la flexibilidad de configurar y monitorear prácticamente cualquier proceso
El tiempo de actualización seleccionable permite al operador acelerar/ralentizar los cambios en la pantalla para facilitar el proceso
El modo de prueba permite la verificación instantánea del rendimiento operativo correcto de la pantalla y las teclas
Gran versatilidad con capacidad de entrada de sensor múltiple en una unidad: colector abierto NPN, contacto y entradas de sensor de onda cuadrada o sinusoidal
La función de enseñanza escala automáticamente la pantalla ingresando la señal del sensor; ahorra tiempo programando manualmente
La protección de la cubierta frontal NEMA 4X (IP66) evita la entrada de agua y permite su uso en operaciones de lavado de plantas compatibles
La función Auto Zero pone a cero la pantalla después de que la señal final inicia una cuenta regresiva de tiempo preprogramada
máx. mín. almacenado automáticamente en la memoria; recuperación rápida a través del teclado
El tamaño 1/8 DIN con una profundidad mínima de solo 3,6" (92 mm) permite el montaje en gabinetes pequeños
Los módulos FVT proporcionan salida analógica de 0-1, 1-5, 0-10 V CC o 4-20 mA (seleccionable por interruptor)
DATOS TECNICOS
Input Range | 0.0067 Hz to 100 kHz in Tachometer, Flowmeter & Elapsed time modes; 10 ms to 3600 s in Time Span mode |
Input Signal Characteristics | NPN open collector input: max. frequency 100 kHz / Contact input: max. frequency 20 Hz / Square wave input: max. frequency 30 kHz – Sine wave input (magnetic pickup): max. frequency 10 kHz |
Display Range |
Tachometer/Flowmeter: 0 – 999999; with 10-1 to 10-5 decimal point position selection Elapsed Time: 0:00:00 – 9:59:59 (hr., min., sec., base 60) ; or 0:00 to 999:99 (second: 1/100 sec, base 10 display) Process Time Span: 0:00:00 – 0:59:59 (hr., min., sec., base 60) or 0.00 – 999.99 sec. (second: 1/100 sec, base 10 display) with zero suppression function |
Display | Red 7 segment 6 digit LED, numeral height of 0.87” (22 mm); negative (-) sign available |
Accuracy | Tachometer/ Flowmeter & Elapsed Time: ± 0.008 % ± 1 digit; Process Time Span: ± 0.1 % ± 1 digit |
Display Update Time | 0.2, 0.5, 1, 2, 5, 10, 15, 30, 60 sec. selectabel in Tachometer, Flowmeter & Elapsed Time modes |
Auto Zero Time | Tachometer & Flowmeter Modes: 0.1 to 150 Seconds; Elapsed Time & Time Span Modes: 0.1 to 3600 Seconds |
Optional Outputs | NPN; contact relay; analog output: (selectable) 0-1, 1-5, 0-10 VDC & 4-20 mA |
Power Requirement | 85 – 264 VAC (50/60 Hz) Optional (9 – 35 VDC also available) |
Sensor Power Supply | 12 VDC (100 mA) |
Temperature Limits | 32 – 113°F (0 – 45°C) |
Humidity Limits | 35 to 85% RH |
Protection Class | Front Panel: NEMA 4X (IP66) ; Rear Terminal Block NEMA 1 (IP20) |
Dimensions | 3.8 x 1.9 x 3.6" (96 x 48 x 92 mm) |
Product Weight | 0.44 lb (200 g) |
Package Weight | 0.73 lb (330 g) |
Approvals | RoHS |
Warranty | 2 year |
Included Accessories |
Waterproofing O’ring, engineering unit decal sheet |
PEDIDOS
DT-501XA-TRT
|
Panel Meter Tachometer, 100-240 VAC Powered, NPN Open Collector Output
|
Pedidos
No. de Catalogo | Descripción |
DT-501XA-TRT | Panel tacometro shimpo |
